Транспортерные ленты и приводные ремни: как выбрать «невидимый мотор» производства
Узнали подробности.
Первое, что видят на конвейере, - скорость и непрерывность движения. За этими двумя параметрами скрывается «гибкая механика» - транспортерные ленты и приводные ремни. Уже на этапе проекта конструкторы обращаются к спецификациям - например, к каталогу на сайте beltmarket.ru. Понимание, из какого материала собрана лента, какова ее тяговая армировка и коэффициент трения, влияет на себестоимость продукции и время простоев в будущем.
Почему «умный» выбор ленты экономит деньги
- Срок службы. Резинотканевая лента правильной прочности выдерживает 20 000 ч работы, а слишком легкая - изнашивается за сезон.
- Энергопотребление. Хороший слой покрытия снижает трение о ролики, и двигатель тянет на 10-12 % меньше тока.
- Качество продукции. На пищевом производстве полимерные ленты с антибактериальной добавкой уменьшают риск списания партии.
Основные конструкции и обозначения

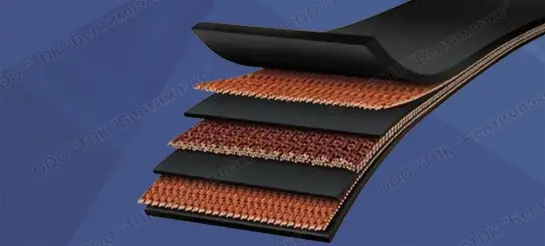

EP - полиэфир + полиамид
Самый массовый тип: канва из полиэфира держит растяжение, полиамидная уточная нить гасит удар. Применяется в карьере, на угольных ТЭЦ, в подъемных установках стекольных заводов.
NN - нейлон в обоих направлениях
Гибкая альтернатива, когда нужно изгибать ленту через короткие барабаны. Часто идет на сортировке щебня и вторсырья.
ПВХ и ПУ гладкие
Рабочий слой - термопласт, толщина 1-6 мм. Выдерживают пищевые требования FDA, переносят неоднократную стирку щелочью.
Ленты с гофробортом и перегородками
Для крутых подъемов (угол до 60°). Формируют «корытце», чтобы гранулы или фрукты не скатывались назад.
Как рассчитывают параметр «натяжение»
Рабочее усилие = вес груза + масса ленты + потери на опорах.
Коэффициент запаса берут 8-10 для тяжелой горной отрасли, 6 для складской логистики.
Результат делят на ширину полотна - получают прочность на 1 мм. Далее смотрят таблицы EP400, EP500 и подбирают ближайшее стандартное значение.
Приводные ремни: гармония скорости и крутящего момента
Соседний элемент конвейера - приводные ремни. Встречаются два крупных семейства:
- клиновые (SPZ, SPA, SPB). Их профиль преобразует радиальную силу в осевую, уменьшая проскальзывание;
- зубчатые (HTD, GT, STD). Здесь нагрузку несут зубья, что исключает потерю синхронизации - применяют в упаковочных машинах и роботизированных осях.
При выборе смотрят:
- допустимое натяжение на ремень (таблица производителя);
- минимальный диаметр шкива: чем меньше, тем выше гибкость профиля;
- температурный диапазон: для морозильных складов нужен полиуретан до -35 °С.
Практические советы инженеру или снабженцу
- Не экономить на толщине обкладки. Тонкий рабочий слой быстрее растрескается от мусора.
- Проверять ось барабанов: перекос 2 мм на метр - уже причина бокового схода ленты.
- Ставить очистители за головным барабаном. Глина и угольная пыль губят стыковой шов.
- Использовать холодную вулканизацию только для временного ремонта; основной шов - горячая прессовка.
- Ремни менять парой. Новый и старый элемент в одной передаче изнашиваются неравномерно.
Когда нужен полный аудит конвейера:
- частые (раз в месяц) проскальзывания;
- рост энергопотребления мотор-редуктора на 15 % и выше;
- сыпь материала за борт из-за бокового «гуляния».
Аудит включает лазерное выравнивание, съем усталостных характеристик резины и проверку натяжной станции.
Промышленные комплектующие и оборудование обеспечивает нужный ритм всей линии - от подачи сырья до упаковки. Грамотный расчет прочности, правильная геометрия барабанов и регулярное обслуживание сокращают незапланированные простои и экономят бюджеты на энергоресурсы. Используйте каталоги с подробной технической информацией, учитывайте специфику отрасли - и гибкие «моторы» вашего производства прослужат дольше, чем рассчитан график амортизации.
